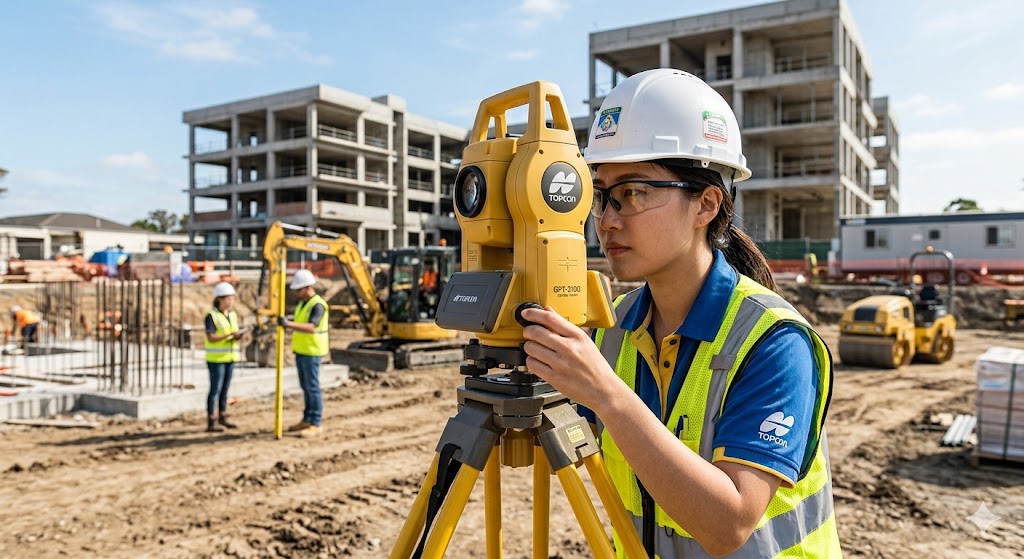

안녕하세요. 오늘도 현장의 거친 바람과 먼지 속에서 묵묵히 자리를 지키고 계신 동료 여러분, 반갑습니다. 측량 장비는 브랜드마다, 모델마다 조작법이 조금씩 달라 처음 접할 때는 베테랑조차 당황하기 마련입니다. 특히 톱콘(Topcon) GTS-105N 모델은 그 견고함과 정밀함 덕분에 많은 현장에서 사랑받고 있지만, 익숙해지기 전까지는 버튼 하나 누르는 것도 조심스럽죠. 저 역시 신입 시절, 선배님이 시키는 대로 버튼을 눌렀다가 데이터가 날아가 식은땀을 흘렸던 기억이 납니다. 오늘은 그 시절의 저에게 가르쳐준다는 마음으로, 현장에서 가장 많이 쓰이는 핵심 기능들을 아주 깊이 있게 다뤄보겠습니다.
기본 모드 전환과 인터페이스의 이해
장비의 전원을 켜고 가장 먼저 마주하는 화면에서 우리는 세 가지 핵심 모드를 기억해야 합니다. 화면 하단의 아이콘을 보면 각도(Angle), 거리(Distance), 그리고 좌표(Coordinate) 모드가 나란히 배치되어 있습니다. GTS-105N의 장점은 인터페이스가 직관적이라는 점입니다. 메뉴 버튼을 복잡하게 타고 들어가지 않아도, 내가 지금 무엇을 측정하고 싶은지에 따라 모드 버튼만 눌러주면 바로 실행이 가능하죠. 저는 현장에 나가면 항상 'ESC' 키와 '엔터(ENT)' 키의 위치를 먼저 손에 익힙니다. 작업 도중 실수를 하거나 상위 메뉴로 돌아가고 싶을 때 ESC 키는 생명줄과 같습니다. 별표(*) 버튼은 주로 화면의 밝기나 농도를 조절할 때 쓰는데, 뙤약볕이 내리쬐는 낮에는 화면이 잘 안 보여 이 농도 조절 기능이 아주 요긴하게 쓰입니다. 틸트 센서 설정 등 복잡한 기능도 이 별표 버튼 안에 숨어있지만, 실무에서는 초기에 세팅된 값을 그대로 유지하는 경우가 많으니 너무 겁먹지 않으셔도 됩니다.
| 모드 아이콘 | 주요 기능 | 현장 실무 팁 |
|---|---|---|
| 각도 모드 (ANG) | 수평각(HR), 연직각(V) 측정 및 0세트 설정 | 기준점을 0도로 잡을 때 반드시 확인 |
| 거리 모드 (DIST) | 수평거리(HD), 사거리(SD), 고저차(VD) 측정 | 프리즘과의 거리를 즉각적으로 확인할 때 사용 |
| 좌표 모드 (COORD) | N(X), E(Y), Z 좌표 기반의 위치 측정 | 기계 좌표와 후시점 좌표 입력이 선행되어야 함 |
각도 측정과 0세트 설정의 정석
모든 측량의 기초는 기준을 정하는 것입니다. GTS-105N에서 기준 방향을 0도로 설정하는 '0세트(0 SET)' 기능은 제가 가장 많이 강조하는 부분입니다. 기준이 되는 지점(후 시점)을 정확히 조준한 상태에서 각도 모드의 '0 SET' 버튼을 두 번 누르면 화면상의 수평각(HR)이 0도 0분 0초로 고정됩니다. 이때 "확실합니까?"라는 확인 메시지가 뜨는데, F4(Yes)를 눌러 확정 짓는 그 순간의 긴장감이 저는 참 좋습니다. 만약 특정 각도를 미리 부여해야 하는 상황이라면 'H-SET' 기능을 사용합니다. 예를 들어 도면상의 방위각이 125도 15분 30초라면, 이를 직접 입력하여 기준 방향을 설정할 수 있습니다. 톱콘 장비의 특징은 소수점을 이용해 각도를 입력한다는 점인데, '125.1530'이라고 치면 장비가 알아서 도, 분, 초로 인식합니다. 이 방식은 처음엔 어색해도 익숙해지면 오타를 줄여주는 아주 효율적인 시스템입니다. 망원경의 십자선을 조절할 때는 자신의 시력에 맞게 접안렌즈를 먼저 조정하는 것을 잊지 마세요. 선명한 시야가 정확한 조준을 만듭니다.
거리 측정 시 주의해야 할 보정값
각도를 잡았다면 그다음은 거리입니다. 거리 모드에서 '측정' 버튼을 누르면 장비는 프리즘을 향해 광파를 쏘고 돌아오는 시간을 계산해 거리를 산출합니다. 여기서 우리가 꼭 챙겨야 할 숫자가 바로 '프리즘 상수'입니다. 사용하는 프리즘에 따라 장비에 입력해야 할 보정값이 달라지는데, 대개 현장에서는 0이나 -30 등을 사용합니다. 이 값을 잘못 입력하면 모든 거리 측정값에 일정한 오차가 발생하게 됩니다. 저는 현장 작업 시작 전, 항상 프리즘 상수가 제대로 들어가 있는지 확인하는 습관을 후배들에게 귀에 못이 박히도록 강조하곤 합니다. 화면에 표시되는 HD는 수평 거리(Horizontal Distance), VD는 수직 거리(Vertical Distance)를 뜻합니다. 수직 거리는 기계 중심과 프리즘 중심 사이의 높이 차이이므로, 실제 지면의 높이를 구하려면 기계고(IH)와 프리즘 높이(RH)를 추가로 고려해야 합니다. 자격증 시험이나 간단한 평면 작업에서는 이를 0으로 두고 작업하기도 하지만, 실제 토목 현장에서는 1mm의 높이 차이로 배수 구배가 달라질 수 있으므로 반드시 기계고를 실측하여 입력해야 합니다. 줄자로 지면부터 기계 옆면의 마크까지 높이를 재는 그 정성이 결과의 차이를 만듭니다.
[톱콘 GTS-105N 좌표 측정 프로세스]
1단계: 기계점 좌표 입력 - 좌표 모드 메뉴에서 현재 기계가 서 있는 점의 N(X), E(Y), Z 값을 정확히 입력합니다.
2단계: 기계고 및 타겟고 입력 - 지면에서 기계까지의 높이(IHD)와 프리즘 높이(RHT)를 입력합니다. (실제 현장 필수)
3단계: 후시점 조준 및 방향 설정 - 기준 방향을 바라보고 각도를 고정하거나 좌표를 인식시킵니다.
4단계: 측정 지점 조준 - 알고 싶은 지점에 프리즘을 세우고 망원경으로 정확히 조준합니다.
5단계: 좌표 산출 - 측정 버튼을 눌러 화면에 나타나는 N, E, Z 값을 확인하고 야장에 기록합니다.
좌표 측량과 데이터 관리의 핵심
마지막으로 가장 전문적인 영역인 좌표 모드입니다. GTS-105N은 3차원 좌표 측량을 지원합니다. 앞서 설명한 각도와 거리 정보를 바탕으로 기계가 스스로 삼각함수를 계산해 현재 위치의 X, Y, Z 값을 뱉어내는 것이죠. 이를 위해서는 기계가 서 있는 자리의 좌표를 먼저 입력해줘야 합니다. 메뉴에서 '기계 좌표 입력' 항목을 찾아 N(북방향), E(동방향) 좌표를 넣습니다. 우리나라 측량에서는 보통 N이 X축, E가 Y축에 해당한다는 점을 꼭 기억해 두세요. 처음에는 이 축이 헷갈려 데이터가 거꾸로 찍히는 실수를 범하곤 합니다.
현장에서는 데이터 관리가 생명입니다. GTS-105N은 내부 메모리에 측정 데이터를 저장할 수 있는 기능이 있습니다. 하지만 저는 아무리 좋은 기계를 써도 반드시 수기 야장을 병행하라고 조언합니다. 기계 결함이나 배터리 방전으로 데이터가 손실될 경우를 대비한 최소한의 안전장치이기 때문입니다. 측량을 마치고 장비를 정리할 때, 오늘 기록한 데이터와 도면을 대조하며 현장을 한 바퀴 둘러보는 그 시간이 저에게는 가장 소중한 배움의 시간이었습니다. 장비는 도구일 뿐입니다. 그 도구를 다루는 사람의 정성과 꼼꼼함이 깃들 때 비로소 정확한 숫자가 나옵니다. 톱콘 GTS-105N과 함께하는 여러분의 작업이 항상 오차 없이 성공적이기를 진심으로 응원합니다. 현장에서 다치지 마시고, 오늘도 안전하게 하루를 마무리하시길 바랍니다.
문헌 및 참고자료 : Topcon GTS-100N Series Instruction Manual (톱콘 공식 사용자 설명서)
