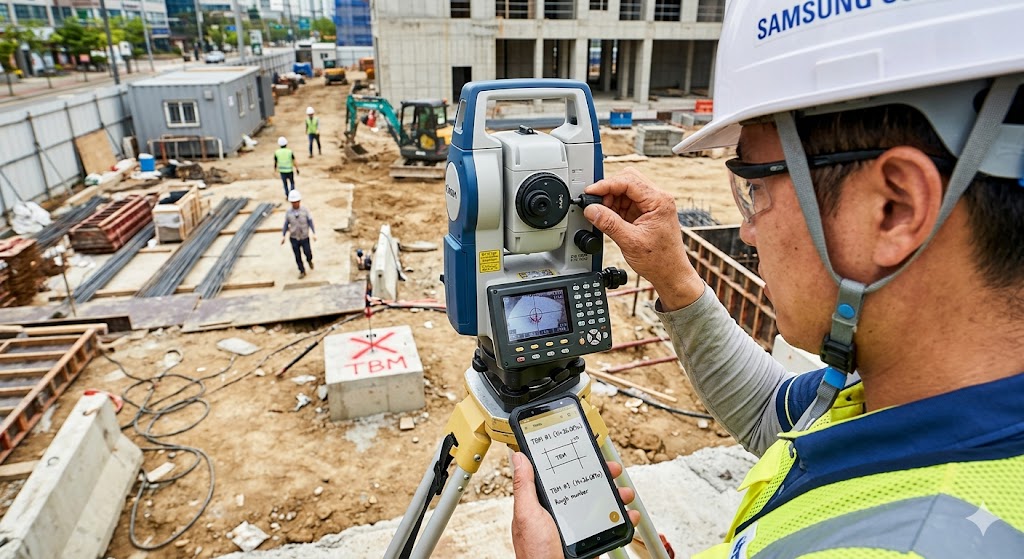

반갑습니다. 오늘도 현장에서 안전모를 눌러쓰고 대지와 씨름하고 계신 동료 여러분, 그리고 측량의 기초를 닦기 위해 열정을 불태우고 계신 분들께 제 경험을 나누고자 합니다. 제가 처음 토털스테이션이라는 장비를 마주했을 때의 그 막막함을 잊지 못합니다. 수천만 원을 호가한다는 장비 앞에 서서 행여나 망가뜨릴까 손을 떨며 삼각대를 세우던 그 시절, 저에게 측량은 기술이라기보다 넘기 힘든 거대한 산과 같았습니다. 하지만 수없이 기계를 세우고 접으며 깨달은 것은, 결국 모든 정확도는 '기본 설치'에서 시작된다는 사실이었습니다. 오늘은 제가 현장에서 몸소 익힌, 빠르고 정확하게 기계를 세우는 실전 노하우를 들려드리겠습니다.
장비와 내가 하나가 되는 눈높이 설정
측량의 첫 단추는 장비를 내 몸에 맞추는 것에서 시작됩니다. 많은 분이 간과하는 부분이지만, 삼각대의 높이를 조절하는 것은 단순히 편의를 위한 것이 아닙니다. 자신의 눈높이와 망원경의 높이가 일직선상에 놓여야만 장시간 작업 시 피로도를 줄이고 오차를 방지할 수 있습니다. 저는 처음에 멋모르고 삼각대를 너무 낮게 세웠다가 하루 종일 허리를 굽히고 작업한 끝에 다음 날 몸져누웠던 기억이 있습니다. 그 이후로는 삼각대를 펼칠 때 다리 길이를 조절하여 망원경 높이가 제 눈높이와 정확히 일치하게 만드는 작업을 가장 먼저 합니다. 또한, 기계를 올리기 전 정준 나사 3개를 모두 중간 위치(홈이 파진 곳)에 맞추는 습관을 들여야 합니다. 이는 나중에 정밀 조정을 할 때 나사가 한쪽으로 치우쳐 조절 범위가 부족해지는 불상사를 막아줍니다. 수평을 맞추기 위한 여유 공간을 미리 확보해 두는 것이죠. 삼각대를 세울 때는 너무 좁거나 뾰족하게 세우지 마십시오. 안정감이 떨어지면 미세한 바람이나 진동에도 수평이 틀어질 수 있습니다. 대략 60cm 정도의 간격을 두고 튼튼하게 지지하는 것이 현장의 정석입니다.
| 설치 단계 | 실전 핵심 체크포인트 | 현장 베테랑의 팁 |
|---|---|---|
| 삼각대 거치 | 본인의 눈높이에 맞춘 다리 길이 조절 | 지면이 무르다면 다리를 꽉 밟아 고정할 것 |
| 정준 나사 초기화 | 3개 나사를 모두 중간 홈 위치로 정렬 | 미세 조정 시 가동 범위를 최대화하는 비법 |
| 구심 확인 | 구심경을 통해 점의 중심을 대략적으로 일치 | 기계를 잡을 땐 허리 부분을 안정적으로 파지 |
직관적으로 풀어내는 원형 기포 정렬
대략적인 구심이 맞춰졌다면 이제 원형 기포를 중앙으로 모아야 합니다. 이 과정에서 많은 초보자가 기포를 쫓아다니느라 시간을 허비하곤 합니다. 저 역시 예전에는 기포가 왼쪽으로 가면 다리를 오른쪽으로 움직이며 갈팡질팡했었죠. 하지만 요령은 의외로 간단합니다. 기포와 다리 사이의 '평행 관계'를 이해하는 것입니다. 현재 기포의 위치를 보고, 특정 다리와 기계 중심을 잇는 방향과 평행하게 기포를 먼저 이동시킨 뒤, 그 다리를 조절해 기포를 안으로 밀어 넣는 방식입니다. 만약 기포가 원 주변을 뱅글뱅글 돌기만 하고 안으로 들어오지 않는다면, 그것은 다리와 기포가 평행하지 않다는 신호입니다. 이때는 즉시 동작을 멈추고 반대편 다리로 이동해 다시 평행 상태를 만들어야 합니다. 한 가지 더, 원형 기포관을 맞출 때는 완벽한 정중앙을 고집할 필요가 없습니다. 거의 중앙에 가깝게만 가져다 놓아도 충분합니다. 어차피 우리에게는 훨씬 정밀한 '전자 틸트(디지털 기포관)'가 있기 때문입니다. 여기서 힘을 너무 빼지 마십시오. 측량은 속도와 정확도의 싸움입니다.
디지털의 힘을 빌린 정밀 정준 작업
이제 토탈스테이션의 꽃이라 할 수 있는 전자 틸트 기능을 활용할 차례입니다. 장비의 펑션 키를 눌러 경사 보정(틸트) 화면으로 들어가면 X축과 Y축의 수치가 초(Second) 단위로 나타납니다. 예전 선배들은 막대 기포관을 보며 눈대중으로 맞췄다지만, 요즘은 이 디지털 수치를 통해 훨씬 정밀한 작업이 가능해졌습니다. 정준 나사 두 개를 동시에 안쪽이나 바깥쪽으로 돌리며 X축을 맞추고, 나머지 하나로 Y축을 조절하는 과정은 마치 악기를 조율하는 것처럼 섬세해야 합니다. 여기서 중요한 실전 팁은 두 개의 나사를 돌릴 때 똑같은 힘과 속도로 조절해야 한다는 것입니다. 어느 한쪽만 과하게 돌리면 기계의 구심점이 틀어져 버립니다. 완벽한 0초를 맞추려 애쓰지 마십시오. 현장 상황에 따라 다르겠지만 보통 10초 내외면 충분히 훌륭한 수준입니다. 숫자에 너무 집착하다 보면 오히려 장비 설치 시간이 길어져 전체 공정에 차질을 줄 수 있습니다. 부드럽게 나사를 돌리며 숫자가 줄어드는 것을 확인하는 그 손맛, 그것이 숙련자로 가는 과정입니다.
[전자 틸트 정밀 조정 5단계]
1. 화면 진입: 경사 보정 메뉴(Tilt)를 활성화합니다.
2. X축 정렬: 전면의 두 나사를 반대 방향으로 동시에 돌려 수치를 줄입니다.
3. Y축 정렬: 측면의 한 나사를 조절해 나머지 축의 수치를 0에 가깝게 맞춥니다.
4. 상호 검증: X축과 Y축 수치가 서로 간섭하므로 번갈아 가며 미세 조정합니다.
5. 확인(OK): 10초 이내의 오차 범위에 들어오면 설정을 완료합니다.
마지막 1mm까지 잡아내는 정밀 구심
수평(정준)이 완벽하게 잡혔다고 끝난 것이 아닙니다. 오히려 가장 중요한 단계가 남았습니다. 바로 '구심'입니다. 정준 나사를 돌려 수평을 맞추는 과정에서, 처음에 잡아놓았던 구심점이 미세하게 틀어졌을 확률이 매우 높습니다. 토털스테이션은 정준 오차는 어느 정도 보정해 줄 수 있지만, 구심이 틀어진 것은 장비 스스로 해결할 수 없습니다. 즉, 구심의 정확도가 곧 측량 결과의 성패를 좌우합니다. 구심경을 다시 들여다보며 삼각대 상판과 기계를 연결하는 중심 나사를 살짝 풉니다. 그리고 기계를 밀거나 당겨서 아래의 점과 망원경 속의 십자선을 정확히 일치시킵니다. 이때 기계를 너무 휙 움직이지 않도록 주의해야 합니다. 조심스럽게 맞춘 뒤에는 다시 나사를 꽉 조여주는 것을 잊지 마십시오. 나사를 제대로 조이지 않으면 작업 도중 기계가 미세하게 움직여 모든 데이터가 엉망이 될 수 있습니다. 저도 신입 때 나사를 덜 조였다가 측정값이 계속 튀어서 한참을 헤맨 아픈 기억이 있습니다. 설치를 모두 마친 뒤 다시 한번 수평과 구심을 체크하는 그 꼼꼼함이 베테랑을 만듭니다. 제가 직접 보여드린 시연에서는 이 모든 과정이 2분도 채 걸리지 않았습니다. 이는 단순히 손이 빨라서가 아니라, 수천 번의 반복을 통해 몸이 순서를 기억하기 때문입니다. 여러분도 조급해하지 마십시오. 매일 아침 현장에서 장비를 세우는 그 정직한 땀방울이 쌓이면, 어느새 도면 위의 선들이 실제 땅 위에서 살아 움직이는 마법을 경험하시게 될 것입니다.
