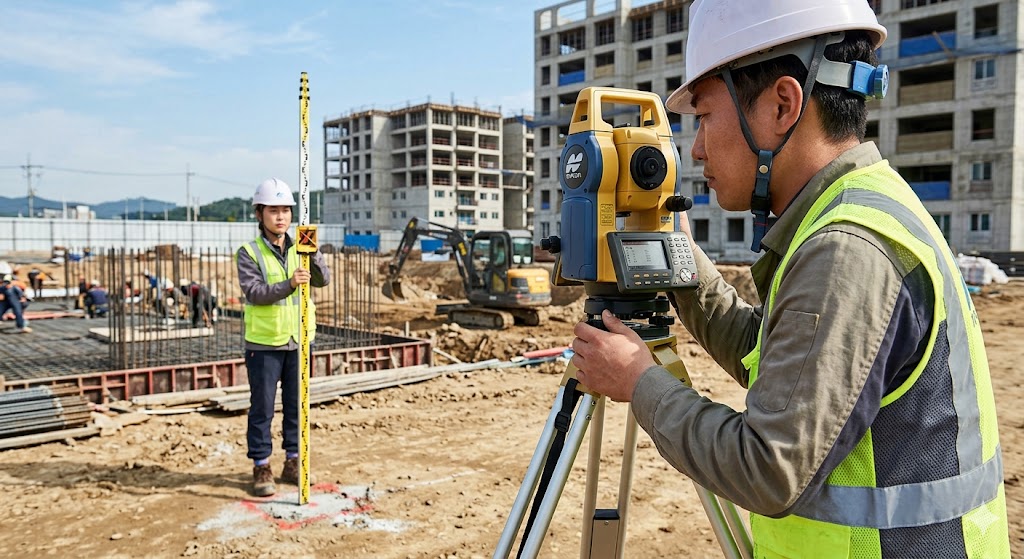

반갑습니다. 오늘도 현장의 거친 흙먼지를 마시며 도면과 사투를 벌이고 계실 동료 여러분, 진심으로 응원합니다. 우리가 측량 장비를 세우는 이유는 결국 하나입니다. 설계자가 종이 위에 그려놓은 그 정교한 선들을 실제 땅 위에 오차 없이 구현해 내기 위함이죠. 이를 우리는 '측설(Stake-out)'이라고 부릅니다. 제가 처음 측설 작업을 맡았을 때, 프리즘을 든 동료에게 "앞으로 5cm!", "아니, 뒤로 3cm!"를 외치며 땀을 뻘뻘 흘렸던 기억이 납니다. 오늘은 탑콘 GM-55 기종을 중심으로, 현장에서 가장 빠르고 정확하게 좌표를 찾아내는 저만의 실전 노하우를 들려드리겠습니다.
측설의 전제 조건: 완벽한 방위각 세팅
측설은 단순히 좌표를 입력한다고 시작되는 것이 아닙니다. 기계가 지금 어디를 보고 있는지, 기준 방향(방위각)이 제대로 잡혔는지가 모든 것의 성패를 결정합니다. 저는 현장에 도착하면 이미 알고 있는 CP(Control Point) 두 점을 먼저 확인합니다. 기계가 서 있는 '기계점'과 프리즘이 서 있는 '후 시점', 이 두 지점이 우리 작업의 닻이 됩니다. 후 시점을 잡을 때는 프리즘 삼각대를 사용해 아주 미세한 흔들림까지 잡아내는 것이 좋습니다. 기준이 1mm만 틀어져도 먼 거리의 측설점에서는 수 센티미터의 오차로 벌어질 수 있기 때문입니다. GM-55 장비의 전원을 켜고 좌표 측설 메뉴로 들어가면 가장 먼저 본체 설치를 진행합니다. 기계점의 N, E, Z 좌표를 넣고, 기계 높이를 측정해 입력합니다. 이때 바닥부터 장비 옆면의 표시선까지 줄자를 팽팽하게 당겨 재는 그 꼼꼼함이 필요합니다. 이어지는 후 시점 후 시점 세팅에서는 프리즘이 기계를 정면으로 바라보게 한 뒤 조준합니다. "예(Yes)" 버튼을 누르는 순간, 장비는 두 점 사이의 방위각을 계산해 스스로의 방향 감각을 완성합니다. 저는 이때 항상 다시 한번 후 시점을 측정해 오차를 확인하는 '후시 점검' 과정을 거칩니다. 이 짧은 확인이 나중에 발생할 수 있는 대형 사고를 막아주는 보험이 됩니다.
| 작업 순서 | 주요 작업 내용 | 현장 베테랑의 디테일 |
|---|---|---|
| 기계점 설정 | 알고 있는 CP점에 장비 거치 및 좌표 입력 | 기계고 측정 시 표시선을 정확히 조준할 것 |
| 후시점 세팅 | 다른 CP점을 조준하여 방위각 확정 | 프리즘의 수평 기포가 정중앙인지 반드시 확인 |
| 측설점 입력 | 찾고자 하는 목표 지점의 좌표 입력 | 데이터 읽기 기능을 활용해 오타를 원천 차단 |
| 방향 및 거리 조정 | 각도 0도 맞춤 후 전후진 거리 조절 | 기계는 각도 고정 후 폴맨만 앞뒤로 이동 |
각도를 0에 고정하는 정적의 순간
방위각 세팅이 끝났다면 이제 본격적으로 측설점을 찾아 나설 차례입니다. 찾고자 하는 점의 좌표를 입력하면 장비는 기계점에서 그 점까지의 각도와 거리를 계산해 줍니다. 화면에 표시되는 좌측/우측 회전 화살표를 보며 기계를 천천히 회전시킵니다. 저는 수치가 0도 0분 0초에 가까워질수록 숨을 참습니다. 0초가 되는 순간, 수평 고정 나사를 꽉 잠급니다. 이제 기계는 오직 그 점만을 바라보는 일직선상의 레일이 된 것입니다. 이 상태에서 기계는 좌우로 절대 움직여서는 안 됩니다. 이제 공은 프리즘을 든 '폴맨'에게 넘어갑니다. 저는 무전기를 통해 폴맨에게 지시를 내립니다. "기계가 보고 있는 방향으로 들어오세요." 망원경 렌즈 안으로 프리즘이 들어오면 측정을 누릅니다. 화면에 '후방 -0.500'이라고 뜬다면, 기계로부터 50cm 더 멀리 가야 한다는 뜻입니다. 반대로 '전방' 수치가 뜨면 기계 쪽으로 다가와야 하죠. 이 과정에서 폴맨이 좌우로 벗어나지 않게 가이드하는 것이 중요합니다. "왼쪽으로 한 뼘!", "거기서 그대로 뒤로!" 현장의 소음 속에서 오가는 이 대화들은 단순한 지시가 아니라, 보이지 않는 점을 실체화하는 협동의 과정입니다.
오차 0을 향한 반복과 정밀 측정
거리가 수 밀리미터 단위로 좁혀지면 폴맨은 조심스럽게 땅을 다지고 프리즘을 세웁니다. 각도 오차 0, 거리 오차 0. 이 두 숫자가 화면에 찍히는 순간, 그 자리가 바로 우리가 찾던 운명의 포인트입니다. 저는 이때 프리즘을 한 번 더 흔들어서 최저값을 읽거나, 다른 각도에서 재측정해 봅니다. 특히 높이(Z) 값이 중요한 구조물 기초 측설의 경우, 타깃 높이를 정확히 반영했는지 다시 한번 체크합니다. 땅이 고르지 않아 프리즘 폴의 높이를 조절했다면 반드시 장비에도 그 값을 업데이트해줘야 합니다. 측설은 반복의 미학입니다. 한 점을 찍고 나면 ESC를 눌러 다음 좌표를 불러옵니다. 수십, 수백 개의 점을 찍다 보면 집중력이 흐트러질 수 있습니다. 그럴 때일수록 저는 처음의 기준점(CP)을 다시 한번 찍어봅니다. 기계가 충격이나 온도 변화로 인해 틀어지지는 않았는지 확인하는 것이죠. "처음과 끝이 같아야 진짜 실력이다"라는 선배님의 말씀을 늘 가슴에 새깁니다. 또한, 측설 한 자리에 박는 말뚝은 나중에 중장비가 지나가다 치지 않도록 눈에 잘 띄는 락카칠을 하거나 깃발을 꽂아두는 센스도 잊지 말아야 합니다.
[실전 측설 오차 제로 노하우]
• 데이터 사전 등록: 현장에서 좌표를 일일이 치면 오타 확률이 높습니다. 사무실에서 미리 데이터를 넣어오세요.
• 폴의 수직 유지: 폴맨이 프리즘을 조금만 기울여도 거리는 달라집니다. 기포관 확인은 필수입니다.
• 수평 나사 활용: 각도를 0초로 맞춘 후에는 반드시 나사를 잠가 기계의 회전을 원천 봉쇄하세요.
• 전후진 이동 원칙: 좌우 오차는 기계가 아닌 폴맨의 위치 이동으로만 잡아야 정확도가 높아집니다.
현장의 온기가 깃든 숫자의 가치
작업을 마치고 장비를 챙기며 현장에 줄지어 박힌 말뚝들을 바라볼 때의 그 뿌듯함은 측량하는 사람만이 느끼는 특권입니다. 삭막한 흙바닥 위에 질서 정연하게 놓인 좌표들은 조만간 거대한 기둥이 되고, 튼튼한 도로가 될 것입니다. 비록 장비는 차가운 금속 덩어리지만, 그 장비를 다루는 우리의 손길에는 오차 없는 시공을 바라는 뜨거운 책임감이 깃들어 있습니다. 오늘 제가 공유한 탑콘 GM-55 사용법과 실전 팁들이 여러분의 현장에 작은 보탬이 되었으면 좋겠습니다. 측량은 단순히 숫자를 맞추는 일이 아니라, 땅의 언어를 도면의 언어로 번역하고, 다시 그 도면을 현실로 소환하는 숭고한 작업입니다. 무더위와 추위 속에서도 렌즈 너머 세상을 정밀하게 조율하는 여러분, 오늘도 안전하게 측설하시고 보람찬 하루 보내시길 진심으로 기원합니다.
문헌 및 참고자료 : 측량 및 지형정보공학: 실전 현장 측설 오차 분석과 보정 기법
